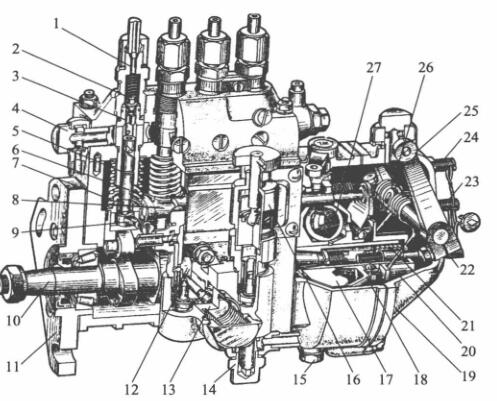

今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

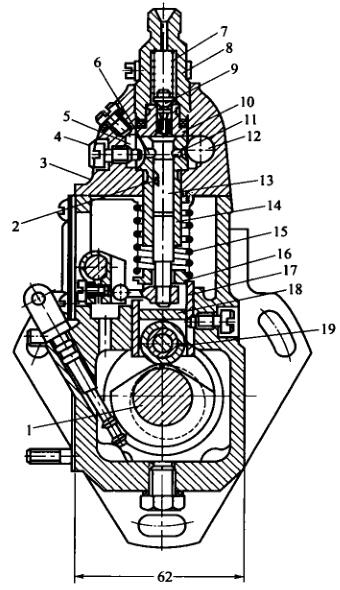

   I号喷油泵的分泵构造图

1-高压电液压管连接管; 2-脸上油多阀; 3-脸上油多阀门法兰; 4,14-进油螺柱; 5-套简; 6-齿轮泵泵; 7-齿轮泵泵板弹黄; 8-油门拉杠;  9-调节器臂; 10-气缸轴; 11-固定不变接盘; 12-石油管道泵扁心轮; 13-石油管道泵; 15-放油螺塞; 16-手真空泵;  17-带动盘; 18-从动盘; 19-箱体; 20-滑套; 21-较正板弹黄; 22-剩余油量进行调节螺柱; 23-怠速急停开关螺柱; 24-高速收费站急停开关螺柱; 25-变频调速器手柄; 26-变频调速器板弹黄; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  中键体屏幕总成的其主要效果是确定提供的油展开时候的精确性，关于多缸柴油密度机在于，还得 确定各缸提供的油时候的一直性。起确定目的的部分是中键中下部到的调整垫板上立体图的高强度H。当喷真空泵轴承轴伞齿轴与曲轴伞齿轴相对的具体位置很大时，H越大，柱塞泵关掉进油孔的时候越晚，提供的油展开时候也越晚。不然，H越小，提供的油展开时候越网络延时。因而要跟据制定和测试来定适当的中键体岗位高强度H，以确定提供的油展开时候的精确性。

1-凸轮机构轴; 2-液压泵泵斜槽; 3-泵盖; 4-分析广西顶博发电机组制造; 5-回油道; 6-回油孔; 7-脸上很油阀板螺旋弹簧片; 8-脸上很油阀紧座;  9-脸上很油阀; 10-脸上很油阀球; 11-进油孔; 12-进油道; 13-液压泵泵; 14-液压泵泵套简;  15一液压泵泵板螺旋弹簧片; 16-板螺旋弹簧片座; 17-挺柱体:; 18-垫铁; 19-滚轴

  对於多缸机，各分泵的H值应一一对应。调低混凝土垫件在喷油阀在出厂时均已调好，不随心所欲交换。混凝土垫件是用耐磨性资料而成齐头并进行热除理以改善抗拉强度，这样操作中容易偏磨。如经常段操作后偏磨较多，可换面操作。

  喷汽液压助力泵泵体分高低两个部分，喷汽液压助力泵上体用做使用轴向液压泵泵偶件及油多阀偶件，生殖器用做使用气缸轴、压轮体和输汽液压助力泵等。泵体前侧东部都有检视窗孔，能够诊断和修改助力泵量。下部分有检视液压油面的检视孔。喷汽液压助力泵上体有一条线油道，与各轴向液压泵泵套筒底下的椭圆形油槽相似。椭圆形油槽则与轴向液压泵泵套筒上的进、回油孔相似。由输汽液压助力泵供来的非高压油依据进进气软管直线接头进行油道中。油道中的汽油密度压为由装在回进气软管直线接头内的回油阀设定，一请求控制在5～10kPa空间内。汽压过低，在轴向液压泵泵下行带宽时，汽油密度可以及时依据进油孔进行轴向液压泵泵上侧油腔。当油耗过少而使汽压增高时，不必要的汽油密度会顶开回油阀涌入汽油密度细滤器中。
