顶博电力带你了解广西顶博发电机组制造的废气涡轮增压器是如何装配的

2018-04-04
来源: 顶博电力
19859

  废气涡轮增压器能有效地利用柴油机排出的废气脉冲能量驱动径流式涡轮,带动与涡轮同轴的离心式压气机叶轮高速旋转,使空气压力升高,并由柴油机进气管进入气缸,提高柴油机的充气量,可供更多的柴油燃烧,从而提高柴油机的输出功率与经济性。废气涡轮增压器在装配前所有零件应仔细清洗(包括装配用的各种工具),要用不起毛的软质布料擦拭各零件,并放置在清洁的场所,同时在装配前各零件均应检查合格,必要时涡轮转子压气机叶轮及其组合部件应复校动平衡,拣后进行重装。


  裝配环节及要留意点如下所述。  ①把后面壳的压气机端朝上,将压簧卡环装到压气机端滚柱的的轴承座孔外侧环槽中,要特别注意尽量不要碰伤轴孔。随后放进去抹上清扫齿轮油的滚动滚柱的的轴承,转矩环再存入另个压簧卡环。在装滚动滚柱的的轴承时,要要特别注意把边侧有油槽的一面往上。在每位压簧卡环存入后,均要进行检查卡环需不需要齐全到环槽体。

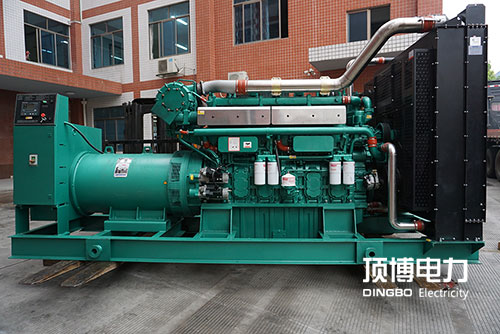

广西顶博发电机组制造的废气涡轮增压器

  ②把前面壳的蜗轮增压端朝上好似工作步骤①中述次序将扭簧卡环、进行上下进行上下浮动滚针轴套、扭力环顺序装人蜗轮增压端滚针轴套孔中,在装进行上下进行上下浮动滚针轴套时要注意力把侧边有油槽的一面往上走。


  ③用细铁屑自制的两圆盘套在小手指上,将两回弹性封严环伸开,套人涡轮机定子和转子轴封严环槽中,留意不可以用力点过猛,为了避免产生回弹性封严环永远的和变形或碎裂。


  ④在装设锅轮叶片轴上2个回弹性密闭环时留口定位应错头180°,那么在密闭环上抹上清潔齿轮油,细心地将叶片插到中心壳中去,件套时主要也不要使轴上台演讲阶及外螺纹碰伤波动联轴器里孔表明。为可以防止件套时环从一旁滑出或开裂,回弹性密闭环相于叶片轴的位叠要居中,并靠中心壳座孔上锥面作引导系统,使之能成功滑人密闭环座孔中。


  ⑤用力托住已装耳垂间壳的锅轮机离心扇叶,将锅轮机离心扇叶出口贸易处六角形台肩夹在台虎钳上,井用力悄悄扶助中间商壳不使存在意外死亡的倾俩,还要注意要杜绝锅轮机旋转叶轴能从中间商壳中滑小。


  ⑥将阻力片和隔套路在轴上,再放进去抹上洁面润滑油的阻力轮毂轴承套,注重阻力轮毂轴承套三视图左下方的进油孔要朝下对齐其中壳上的进油孔,接下来放上止动螺母,螺扣4个螺拴后,将止动螺母翻边商业保险,锁死4个联接。接下来再将其他块阻力片套在轴上及置入挡油板,注重挡油板上的导油舌,一定伸入回油腔。


  ⑦将已装用弹性势能抽真空环的轴封抹上保洁齿轮油后存入压气机端气封板上有效的座孔中去,存入前将俩个环的留口位置上分开,使之相隔180°,另将“o”形硅硅橡胶抽真空套路人压气机气封板儿外圆的环槽中,以便有助压入间壳,硅硅橡胶抽真空圈外圆界面上尽量抹上个些薄齿轮油,再压人间壳零件中去。


  ⑧在挡住激光离心风叶及压气机离心风叶上动失衡符号后套上压气机离心风叶,将自锁螺母拧上并压紧至与轴端口上的动失衡标记挡住激光到止【此时此刻的压紧扭矩为39~44N.m (4-4.5kgf.m)】,在压紧时不禁止压气机离心风叶较为于轴有摇动(若压气机离心风叶无法顺畅套入轴上时,可将压气机离心风叶浸没热开水受热后再套入)。


  ⑨从台虎钳上拿掉已精好的组合构成件,按可是标签存入无叶蜗壳中,目光在搭配时不想偏斜切不可碰伤增压茶叶顶级区域,之后再装上锅轮端弯排机及止动螺母,锁紧六角螺母【锁紧转矩为39N .m (4kgf.m)】后,将止动螺母翻边锁起来八个螺母。


  ⑩将压气金属外壳贴紧标出装到期间壳中去,配备工前先将“v”形夹箍套人期间壳,并需要注意配备工时不能变歪,一旦压气金属外壳脚弧部门碰伤压气机扇叶叶面权威部门,装上“v”形夹箍并卡紧螺丝【卡紧载荷为14.7N -m (1.5kgf - m)】。  在中间商壳进油孔中侵入清理发动机机油后,拿手转风叶应迟钝自动旋转,井细致入微测听,查有元碰擦声。


  总装完后,避免哪项各项做好测定。  1.涡轮机机压气机定子和叶片轴径活动量的测试方法,把有千分表的吸铁表座放到蜗壳进口法兰盘垂直面磨上,将千分表的测试方法棒端部顶在涡轮机机风扇叶片进口处的六角形台肩垂直面磨上,继续使用手推拉定子和叶片轴即测出极大轴径活动量,其值应值为0. 25mm,若高出此值,则应进一次全面检查止推滚动轴承及拉力片等各組合件。此法常用于增压机已装在汽轮发电机组状态下的测定法。


  2.压气机径向空隙,手摸指从径向压电机转子轴上自锁螺母后,用厚度规衡量压气机桨叶水泵叶轮树叶与压气后盖之中世界最大间璩,此空隙应低于0.15mm,值为此值时需要给以拆装工作审核。审核时小心一点不烧坏桨叶上水泵叶轮树叶,此法其情在已装置涡轮增压器的发电机组勤奋行。


 广西顶博电力带你了解广西顶博发电机组制造的废气涡轮增压器是如何装配,如需广西发电机相关技术支持,欢迎来电咨询恰谈:13667715899
